#21 viter50

viter50 Отправлено 07 December 2013 - 02:46

Стенд для клепки клепания тормозных колодок станок для клепания тормозных своими руками

 Серега383 (07 December 2013 - 02:44) писал:

хотел бы для начала сделать станок для клепки

что есть из оборудования для сделать?

#22 Серега383

Автор темы  Серега383 Отправлено 07 December 2013 - 02:51

Стенд для клепки тормозных колодок viter50, теоретически да можно но с процессом придавливания придется заморачиватся а зачем колхозить одно чтоб потом переделывать

токарный 1а616 фрезер нгф110 без вфг сверлилка настольная

кстати Спасибо всем кто откликнулся!!!

да еще есть доступ ну не каждый день к 676 фрезеру

ну прес надаки ручные дрели не считаю

#23 Саморез

Саморез Отправлено 07 December 2013 - 02:54

Стенд для клепки тормозных колодок

Ну так электро или пнемомолоток к сверлилке и вперед.
Клепки тонкостенные.
Я видел электромолоток,с ручную дрель.
Или соорудить подьемный столик на эксцентрике с рычагом и педалью для ноги.
а сверху на кронштейне эл.пн.молоток.

#24 Серега383

Автор темы  Серега383 Отправлено 07 December 2013 - 03:02

Стенд для клепки тормозных колодок

да ну нет не пойдет так на сверлилке давление шпинделя создается рукой т.е. мало мне нужно что то подобное прессу с эффектом молотка

#25 Borodatyj

Borodatyj Отправлено 07 December 2013 - 03:37

Стенд для клепки тормозных колодок

главное,вообще-то,в подобной приспособе не клёпка,а плотный равномерный прижим колодки к основе,без зависаний.

#26 Юрий.Киев

Юрий.Киев Отправлено 07 December 2013 - 13:00

Стенд для клепки тормозных колодок

Расклепывать колодки можно на этомже станке. Просто заменив насадку которая будет выдавливать заклепку обрезая расклепаный венчик.

#27 Серега383

Автор темы  Серега383 Отправлено 07 December 2013 - 18:29

Стенд для клепки тормозных колодок

равномерный прижим это не такая проблема это я сделаю, а вот если все же на гидравлике сделать без ударного механизма просто по принципу преса будет ли расклепывать хватит ли давления

#28 Юрий.Киев

Юрий.Киев Отправлено 07 December 2013 - 19:02

Стенд для клепки тормозных колодок

Расклепывать будет. Зависит какое давление подадите. Откажитесь от гидравлики используйте пневматику так проще.

#29 Borodatyj

Borodatyj Отправлено 07 December 2013 - 19:08

Стенд для клепки тормозных колодок

даже лучше без удара,накладка целее будет.

#30 Серега383

Автор темы  Серега383 Отправлено 08 December 2013 - 05:31

Стенд для клепки тормозных колодок

ну а на пневматику какое давление нужно???

#31 Юрий.Киев

Юрий.Киев Отправлено 11 December 2013 - 19:22

Стенд для клепки тормозных колодок Стенд для клепки тормозных колодок: cn.png Стенд для клепки тормозных колодок: cn5.png Стенд для клепки тормозных колодок: cт.png Стенд для клепки тормозных колодок: ст.png Стенд для клепки тормозных колодок: ст1.png : ст2.png : ст2.png Стенд для клепки тормозных колодок: ст4.png Стенд для клепки тормозных колодок: ст6.png Стенд для клепки тормозных колодок: ст3.png Стенд для клепки тормозных колодок: ст7.png Стенд для клепки тормозных колодок: ст8.png Стенд для клепки тормозных колодок: ст9.png Стенд для клепки тормозных колодок: ст10.png Это пока только наброски.

Прикрепленные изображения

  • Стенд для клепки тормозных колодок: ст3.png

#32 Серега383

Автор темы  Серега383 Отправлено 12 December 2013 - 15:49

Стенд для клепки тормозных колодок

спс за фотки наверное буду делать по вашим наброскам

#33 Вадим_Ка

Вадим_Ка Отправлено 13 December 2015 - 21:05

Стенд для клепки тормозных колодок

Серега383, Что получилось?

#34 сергей саратов

сергей саратов Отправлено 14 December 2015 - 22:29

Стенд для клепки тормозных колодок

Тоже интересен результат кто делал самодельный станок.поделитесь пожалуста

#35 funtjara

funtjara Отправлено 16 December 2015 - 22:33

Стенд для клепки тормозных колодок на работе станок для монтажа-демонтажа накладок, никакого удара там нет, плавно нажимая педаль можно добиться достаточно плавного опускания инструмента, регулировка усилия изменением давления воздуха, на станке табличка зависимости усилия от давления. Перед приклепкой вручную выставляем недоход инструмента, в зависимости от толщины башмака и накладки. Заклепки стальные трубчатые.
Еше правильно говорят, оч полезен станок типо гриндера для очистки, работал им и болгаркой - две большие разницы, как говорят в одесе:)

#36 al274

al274 Отправлено 19 December 2015 - 09:10

Стенд для клепки тормозных колодок

 Серега383 (07 December 2013 - 02:44) писал:

наши дальнобои хотят именно на стальные клепки цвет мет их неустраивает

На КАМАЗах клепают алюминиевой клёпкой. Устраивает даже дагестанских дальнобойщиков а они, на секундочку, таскают по 40 тонн вместо положенных для этой машины 20-ти.
А насчёт "станка", скажу из личного опыта - в автоколонне с 2-мя сотнями машин клёпкой колодок занимался один вечно пьяный слесарь. Из средств механизации: Сверлильный станок, Тиски, с десяток самопальных струбцинок сделанных из вилки тяги сцепления ЗИЛа, да молоток с бородком.
И прекрасно справлялся, ещё и на сторону калымил.

#37 Механик44

Механик44 Отправлено 19 December 2015 - 10:30

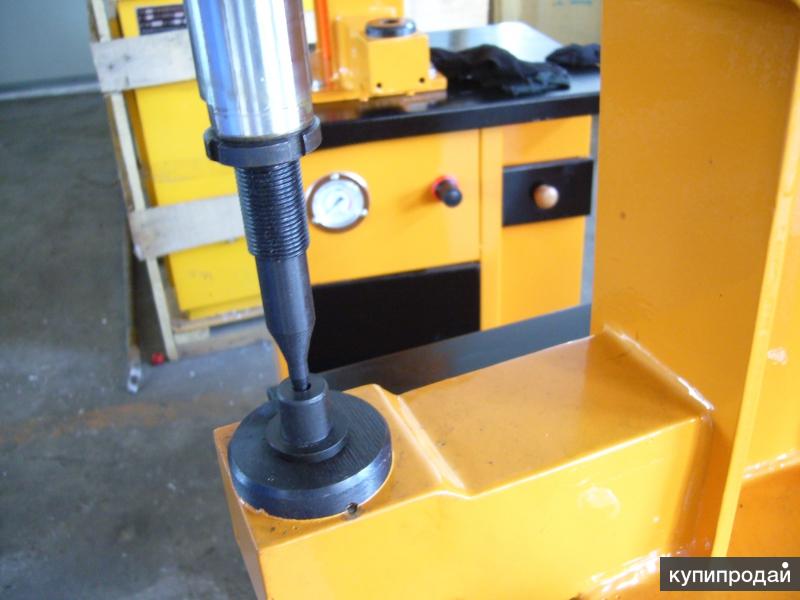

Стенд для клепки тормозных колодок Вот фото моего станка (заводское изготовление СССР) для клепки колодок. Мы клепали колодки Камаз алюминивыми заклепками.
Также очень хорошо им пробивать отверстия в толстой резине.
Диаметр мембраны 500мм. Ход 80-90 мм. Давление 6 атм.

Прикрепленные изображения

  • Стенд для клепки тормозных колодок: 1845095078.jpg

#38 сергей саратов

сергей саратов Отправлено 19 December 2015 - 21:10

Стенд для клепки тормозных колодок

al274 согласен с вами про ручной метод и про алюминий на камазе но как сказал серёга 383 дальнобой на иномарках хочет восновном стальные и чтобы не применно станком клепалось такой щяс спрос на эту тему.я собираюсь делать станок и максимально приближен к заводскому где то в феврале марте.принцип рычаг и давит пневмоцилиндр.буду делать подробно все сфоткаю может кому пригодится

#39 сергей саратов

сергей саратов Отправлено 19 December 2015 - 21:16

Стенд для клепки тормозных колодок

Механик 44 а в вашем станке диафрагма именно для этого станка изготавливалась или она от чевото используется.она фасонная как тормозная грузовика?

#40 Механик44

Механик44 Отправлено 19 December 2015 - 21:58

Стенд для клепки тормозных колодок

сергей саратов, диафрагма фасонная двойная. Посередине кольцо в которое упирается пружина.
